冷冻式干燥机工艺流程：

1，空气热交换器    heat exchanger
2, 蒸发器          Evaporator
3, 气液分离器      Gas/Liquid separator
4, 排水防堵过滤器  Jam-prevent drain filter
5, 手动排污阀      Manual draining valve
6, 制冷压缩机       Refrigerated compressor
7, 吸气过滤器      aspirating filter
8,汽化器           Vaporization
9,分液器            Separator
10.气液混合器       Gas/Liquid mixer
11.热力膨胀阀       Thermal Expansion Valve
12.视镜             View monitor
13.干燥过滤器       Dry filter
14.储液器           Tank
15.热气旁通阀       Hot gas by-pass Valve
16.水量调节阀       Water adjustable valve
17.水质过滤器       water filter
18.冷凝器(风冷)     Condenser(Air-cooling)
19.冷凝器(水冷)     Condenser(Air-cooling)
20.前置预冷器(水冷) Per-cooler(Water-cooling)
21.前置预冷器(风冷) Per-cooler(Air-cooling)
22.自动排水器       Auto-drainer

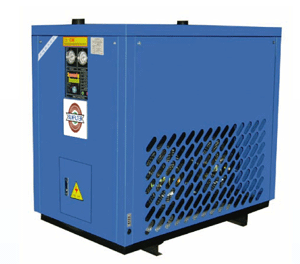

冷冻式干燥机性能特点
1.制冷系统配置完善，机器的关健部件采用进口名牌产品，在保证了处理效果的同时又保证了系统的可靠运行和寿命。
2.制冷及空气系统经专家准确计算，设计参数均留20%以上的余量。
3.气液分离彻底。采用过滤式气液分离器，内装美国HANKISON滤芯，气液分离彻底，避免了水分的二次蒸发，确保冷干机的干燥效果的重要作用，它比旋风分离效率更高，分离效率达到99，66%。
4.管路系统采用内镀锌无缝钢管，工作压力0.3-4.5MPa 任意选择。
5.选用不锈钢管路，适合医药、食品行业、耐酸耐碱耐腐蚀。
6.空气热交换器彩内外壁全波纹钢管，增大冷量利用率，逆流式结构，回温好，不结露。
7.蒸发器为亲水处理薄壁钢管带纯铝鳞片，扰流结构换热效率高。
8.排污系统优，冷干机结构采用三级以上排水，及时有效排出大量的冷水凝及油污，从而在确保系统与空气的干净和干燥的同时也降低了系统的负荷。
9.多种形式(单、集、联控、PC板、变频等)控制线路，适合不同用户选用。
10.外转子冷却风扇，大风量，低噪音、频繁启停、长寿命。
11.水冷凝器为慢水流、多冲程、换热效率高，长期使用不结垢。
12.阿姆斯壮泡沫阻燃绝热材料，冷量失量少。
13.压缩机防护等级为IP54级(防尘及防溅)。
